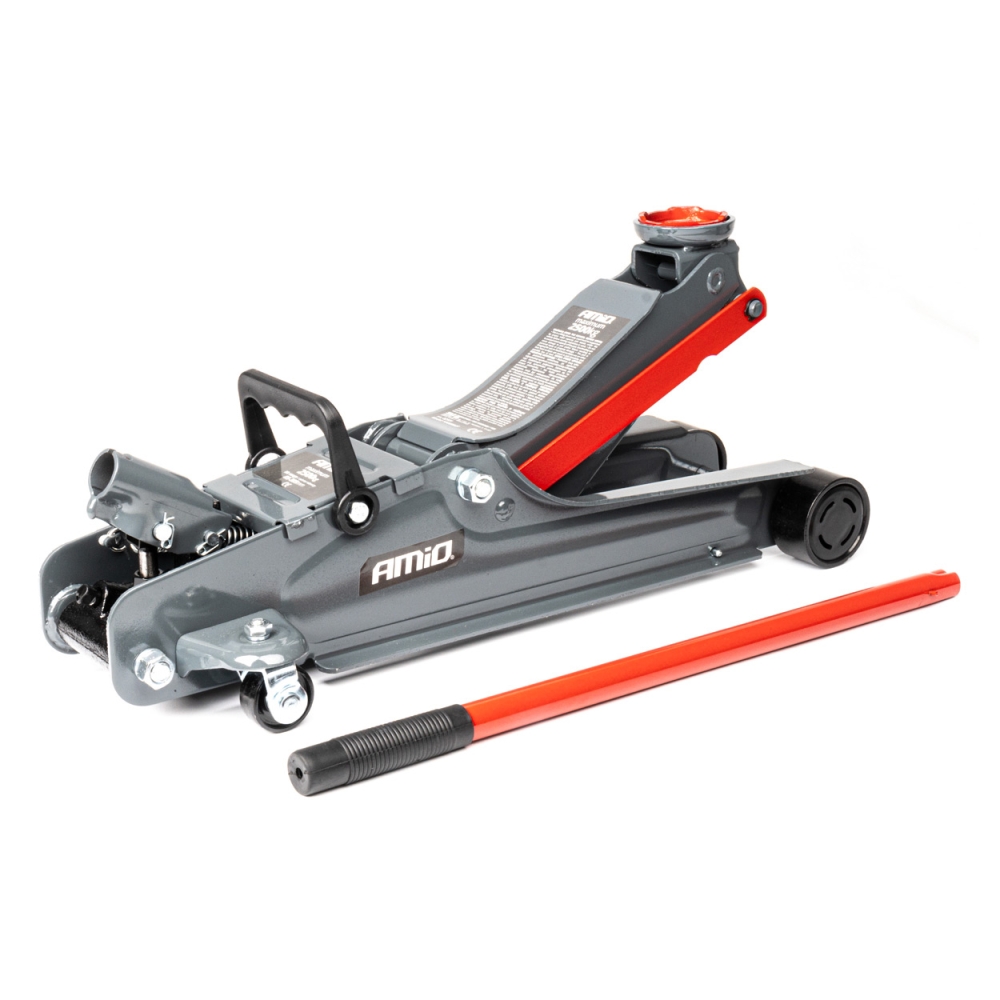

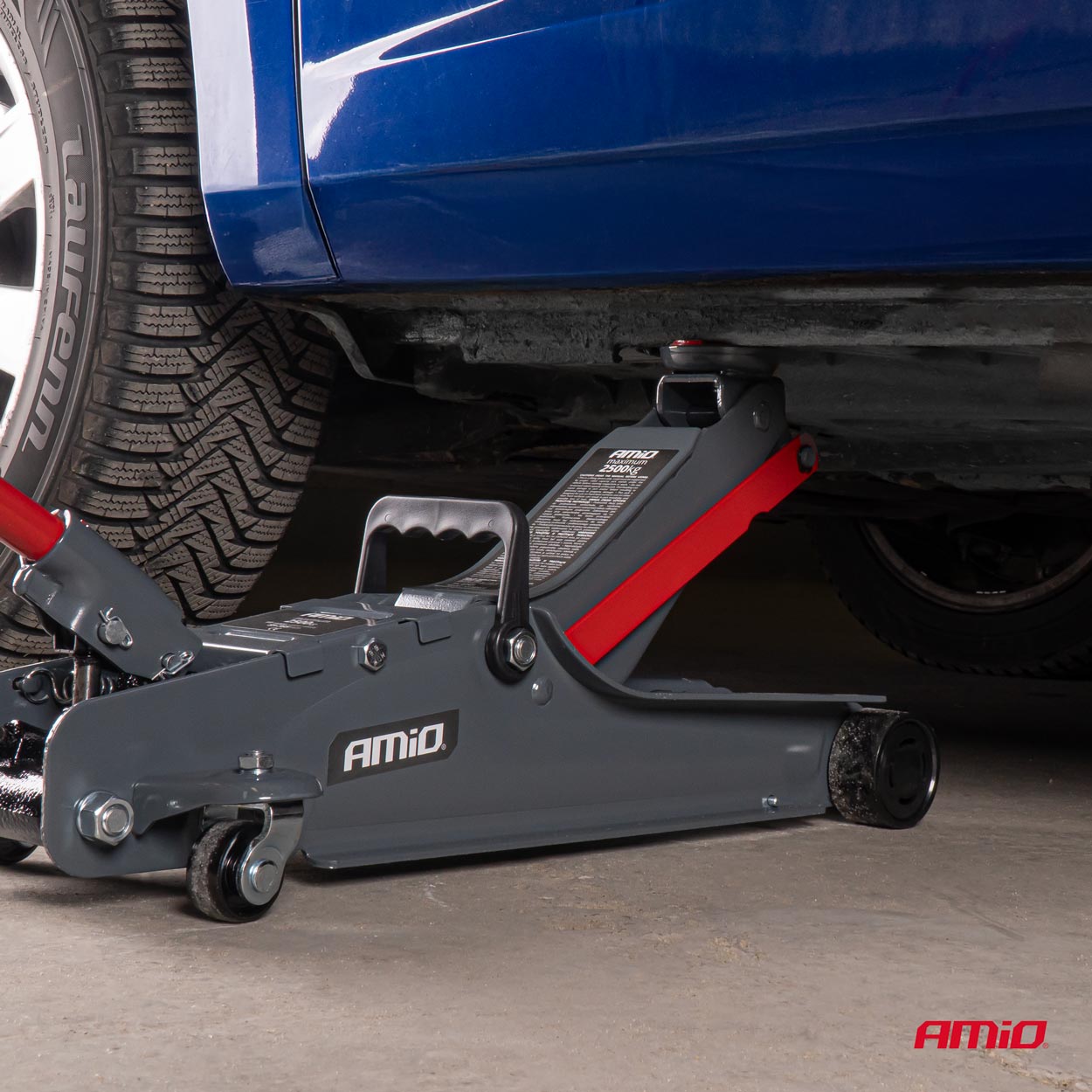

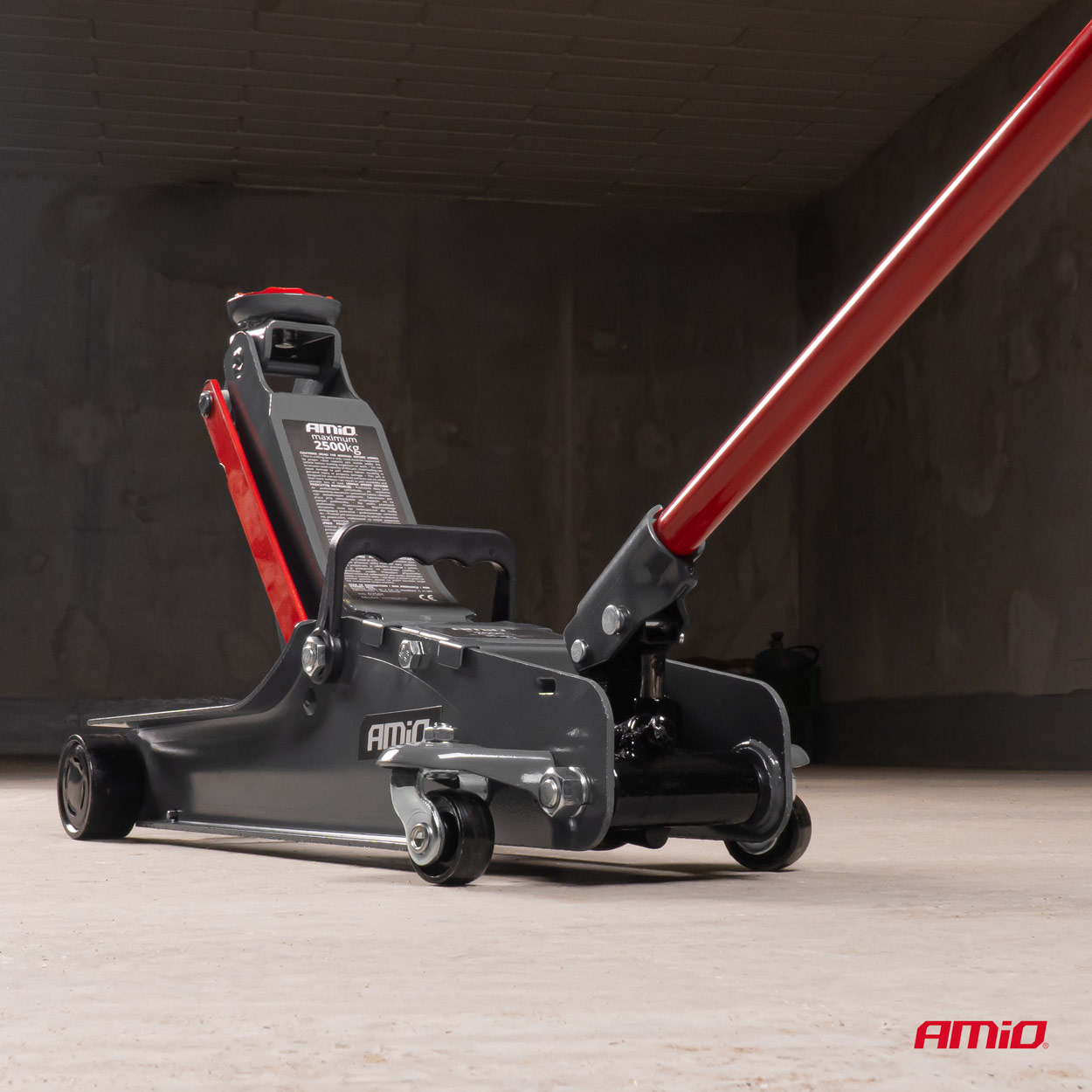

Hydraulický zdvihák nízkoprofilový 2,5T CE TUV

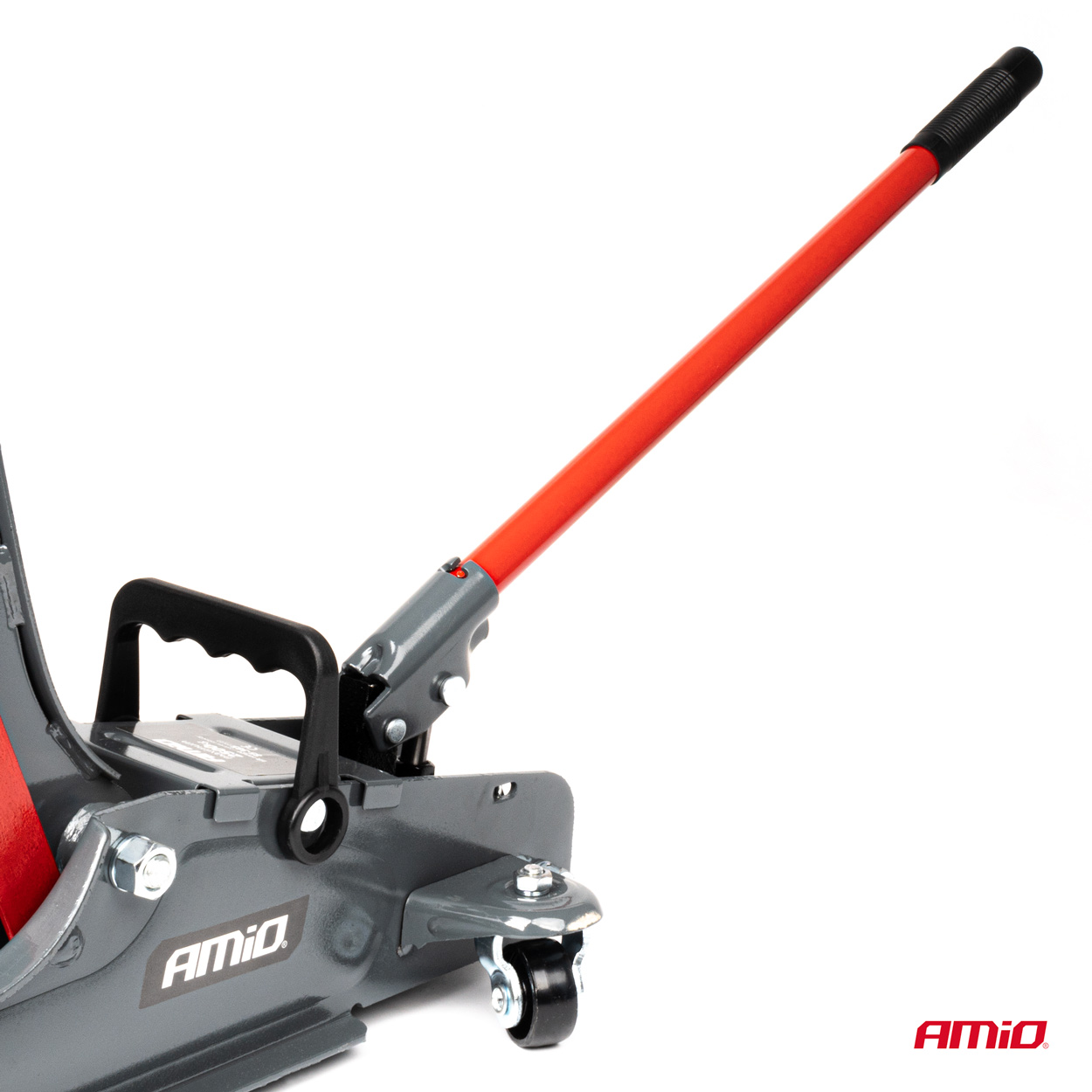

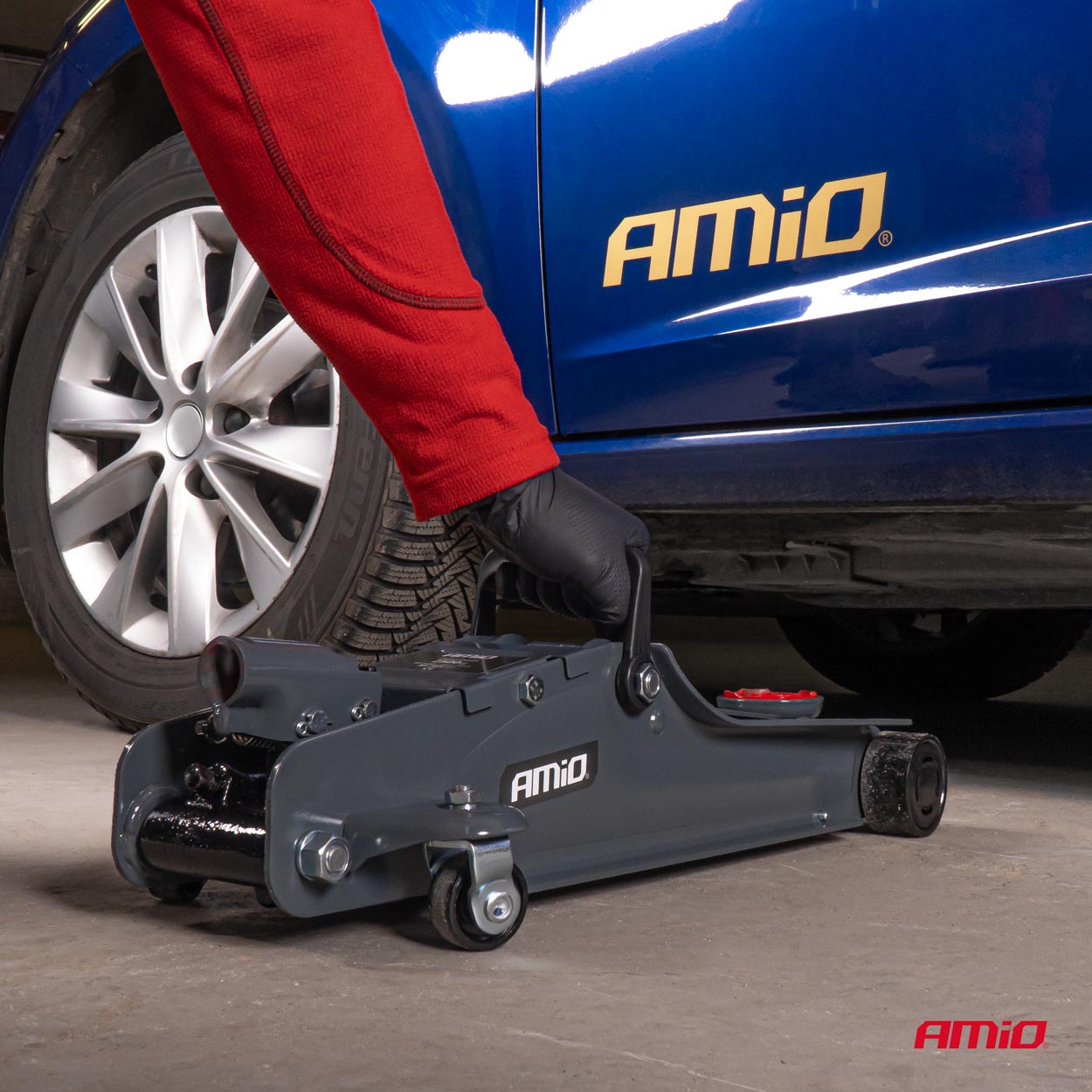

VLASTNOSTI: ·Nízky profil zdviháku umožňuje obsluhovať vozidlá s nízkym zdvihom · Zdvíhacia sila do 2 500 kg · Vyhovuje norme EN 1494: 2000 + A1: 2008 · Má nasledujúce certifikáty: CE · Jemné spustenie vďaka vypúšťaciemu ventilu · Odnímateľná páka pre ľahké skladovanie · Praktická rukoväť na prenášanie · štyri oceľové kolesá (z toho dva otočné, riadiace) TECHNICKé PARAMETRE: · Maximálna nosnosť: 2,5 tony · Výška zdvihu: 85 až 375 mm · Hmotnosť zdviháka: 14 kg ROZMERY: (D x š x V) · 510 x 210 x 150 mm OBSAH BALENIA: · zdvihák · rukoväť na prenášanie · páka · používateľská príručka Hydraulický zdvihák nízkoprofilový 2,5T UPOZORNENIE! Pred použitím zdviháka si pozorne prečítajte tento návod. Správne používanie a starostlivosť o zdvihák vám pomôžu zaistiť neustále bezpečné a bezproblémové používanie. VýSTRAHA • Jedná sa iba o zdvíhacie zariadenie. Pred začatím zdvíhania alebo práce musí byť náklad podoprený stojanmi so zdvihovým objemom so správnou menovitou kapacitou pod vozidlom. • Neprekračujte menovitú kapacitu tohto zdvíhadla. Preťaženie môže spôsobiť poškodenie zdvíhadla a / alebo zlyhanie, ktoré môže mať za následok zranenie osôb alebo poškodenie majetku. • Tento zdvihák je určený na použitie na tvrdých povrchoch, použitie na iných ako tvrdých povrchoch môže viesť k nestabilite zdviháka a možnej strate zaťaženia. NáVOD NA OBSLUHU 1. Keď tento zdvihák odchádza z továrne na expedíciu, odvzdušňovacia skrutka na hornej časti olejovej komory je zatvorená, aby sa zabránilo vyliatiu oleja. Tiež olejová komora obsahuje správne množstvo oleja pred expedíciou. Pred prvým použitím odstráňte kryciu dosku a odskrutkujte odvzdušňovaciu skrutku, až kým nebude medzera 1/16 ”. Ak je únik oleja zrejmý, alebo ak bolo zistené, že vetracia zátka je otvorená, je potrebné pred pumpovaním skontrolovať hladinu oleja. 2. S otvoreným uvoľňovacím ventilom uchopte čerpadlo za približne 6 plných zdvihov, aby ste zabezpečili úplné rozdelenie oleja. 3. Zatvorte uvoľňovací ventil a zdvihák je pripravený na použitie. 4. VŽDY CENTRUJTE ZAŤAŽENIE NA ZDVIHáK. Náklad mimo stredu a zdvíhané bremená, alebo keď zdvihák nesedí, môžu zdvihák poškodiť. PRED POUŽITíM ZDVIHáKU Počas prepravy alebo manipulácie sa vzduch v zdviháku môže zachytiť v hydraulickom systéme, čo môže spôsobiť poruchu zdviháka. Vypustenie vzduch z hydraulického systému: 1. Otočte uvoľňovací ventil proti smeru hodinových ručičiek s rukoväťou maximálne dvoma úplnými otáčkami. 2. Odstráňte plniacu skrutku oleja. 3. Rukoväťou zdviháka rýchlo napumpujte v niekoľkých plných zdvihoch. 4. Podľa potreby opakujte vyššie uvedené kroky. Nezabudnite meniť plniacu skrutku oleja. NáVOD NA POUŽITIE ZDVIHáKU ZDVíHANIE: 1. S jedným koncom rukoväte zdviháka ZATVORTE UVOĽŇOVACí VENTIL SKRUTKY otáčaním v smere hodinových ručičiek. 2. Zaparkujte vozidlo na rovnú plochu (do prevodovky na štandardných prevodovkách) a zabrzdite núdzovú brzdu. 3. Zdvihák umiestnite pod vozidlo na správne miesto na zdvíhanie. (Pozri Príručku majiteľa vozidla). V prípade potreby otočte predlžovaciu skrutku na zdviháku proti smeru hodinových ručičiek, kým sa nedostane do kontaktu s vozidlom. 4. Zasuňte rukoväť zdviháka do zásuvky rukoväte. PUMPOVANíM (ovládaním hore a dole) uskutočňujte zdvih, aby ste zdvihli vozidlo do požadovaných výšok. SPúšŤANIE: 1. Otočte rukoväťou pomocou malého konca, aby ste POMALY otvorili uvoľňovací ventil. (Na otvorenie POMALY otočte ventil proti smeru hodinových ručičiek). 2. Po úplnom spustení vozidla vyberte zdvihák. Ak bola predlžovacia skrutka vysunutá, otáčajte ju v smere hodinových ručičiek, až kým sa dostatočne nevytiahne, aby sa odstránilo vozidlo 3. Po odstránení zdviháka z vozidla zatvorte uvoľňovací ventil na uskladnenie. VšEOBECNá STAROSTLIVOSŤ VášHO ZDVIHáKA 1. Ak sa zdvihák nepoužíva, zdvíhacie rameno a páka čerpadla by mali byť v polohe úplne dolu. Chráni sa tým presne opracovaný povrch piestu a celý piest pred koróziou. 2. Nádoba je naplnená 7fl.oz hydraulickým olejom. Najlepšie výsledky dosiahnete vždy, keď pridávate alebo vymieňate olej. Nepoužívajte rôzne druhy oleja. Nepoužívajte brzdovú kvapalinu, alkohol, glycerín, motorový olej, pracie prostriedky ani špinavý olej. Nesprávna tekutina môže spôsobiť vážne vnútorné poškodenie zdviháka. Použitie značky Esso (alebo jej ekvivalentu) sa odporúča v hydraulických zariadeniach so zdvihákom s hydraulickým systémom. 3. Udržujte svoj zdvihák čistý a dobre namazaný, ako aj vonkajšie pohyblivé časti, ako napríklad vreteno zdvíhacieho ramena, ložiská kolies a čap priečnej hlavy. 4. Ak sú potrebné ďalšie diely, pri objednávaní si prečítajte výkresy v reze a uveďte príslušné číslo dielu spolu so sériovým číslom zdviháka. 5. PRIDáVANIE OLEJA: s úplne spusteným ramenom a zdvihákom vo vodorovnej polohy, vytiahnite zátku olejového filtra. Ak je hladina viac ako 1 ”pod otvorom, doplňte olej. 6. VýMENA OLEJA: Olej by sa mal vymieňať najmenej raz ročne. Na vypustenie oleja odstráňte kryciu dosku. Plniaca zátka oleja a uvoľňovací ventil. JE VEĽMI DôLEŽITé, aby sa do systému nedostali nečistoty alebo cudzie predmety. 7. MAZANIE: Namontujte mazivo na základňu a každé 3 mesiace namažte vreteno zdvíhacieho ramena olejom. 8. PREVENCIA: Očistite a utrite mastnou handrou, plochu piestu a piest čerpadla každé 3 mesiace alebo keď sa objavia znaky hrdze alebo korózie. Ak sa nepoužíva, sedlo a piest čerpadla nechajte vždy v polohe úplne dolu.
